ХОЛОДИЛЬНЫЕ ГЕРМЕТИЧНЫЕ СПИРАЛЬНЫЕ КОМПРЕССОРЫ BITZER СЕРИИ EUROSCROLL

В этой статье рассматриваются технические особенности новых герметичных холодильных спиральных компрессоров серии EUROSCROLL предназначеных для высоко- и среднетемпературного применения . Выдающейся особенностью этих герметичных спиральных компрессоров является интеллектуальная система "Согласование" для гибкого функционального взаимодействия между обеими спиралями . Эта система позволяет оптимизировать герметичность между различными камерами сжатия с контролируемым давлением в радиальном и осевом направлении без применения уплотнений . Пластичностью этой системы предотвращается даже опасность повреждения герметичного спирального компрессора вследствие проникновения жидкости или твёрдых частиц . Разумеется , они могут работать и на современных хлор-несодержащих хладагентах .

Компания FRIGODESIGN производит холодильные централи,чиллеры и другое холодильное оборудование на базе герметичных спиральных компрессоров BITZER .

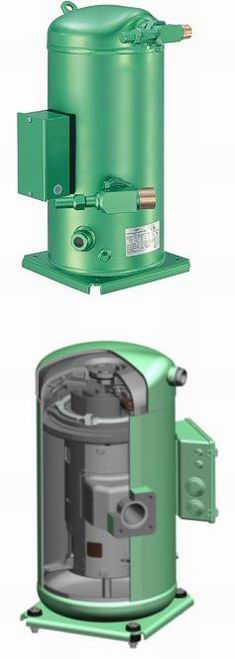

Фирмой BITZER разработана и запатентована собственная оригинальная конструкция холодильных герметичных спиральных компрессоров, которые в течение 2003 прошли успешные испытания . Эта новая серия спиральных компрессоров EUROSCROLL включает в себя 3 модели: ESH725 , ESH730 и ESH736 с объёмной производительностью соответственно 25, 30 и 36 м3/ч. Они предназначены для высокотемпературного охлаждения и кондиционирования воздуха .

В ближайшей перспективе будут запущены в производство ещё 2 модели холодильных спиральных компрессоров ряда ESH7 , затем 3 модели ряда ESH9 , затем 3 модели ряда ESH5 . В результате реализации этой программы полный модельный ряд спиральных компрессоров BITZER будет включать в себя 11 моделей и охватывать диапазон объёмной производительности от 14 до 76 м3/ч.

Герметичные спиральные компрессоры постоянно совершенствуются и имеют ряд запатентованных новаторских решений. К ним относятся:

Радиальное уплотнение достигается за счет перпендикулярно направленной центробежной силы .

Возможные варианты исполнения электродвигателя .

Стандартное исполнение: трехфазное напряжение – 400 В, 50 Гц или – 460 В, 60 Гц. По специальному заказу могут быть установлены электродвигатели для напряжения 208 – 230 и 575 В. Термисторная защита электродвигателей холодильных спиральных компрессоров серии ESH 7 осуществляется с использованием реле INT69V/7-II или SE-B1.

В настоящее время серия ESH 7 включает в себя три типа спиральных компрессоров объемной производительностью 25, 30 и 36 м3/ч. К производству полностью готовы еще две модели производительностью 21 и 42 м3/ч. Эти пять моделей перекрывают диапазон объемной производительности от 21 до 42 м3/ч. Добиться удовлетворения спроса всех потенциальных потребителей герметичных спиральных компрессоров можно , если существенно расширить диапазон выпускаемой продукции . Причем сделать это необходимо , как в сторону увеличения производительности , так и в сторону ее уменьшения .

Одно из направлений развития модельного ряда холодильных спиральных компрессоров BITZER – это серия ESH 9 . Производительность моделей этой серии находится в пределах , от 50 до 76 м3/ч. В настоящее время проходит испытание опытных образцов серии ESH 9 , массовое производство которой запланировано на 2006 год.

Другое направление – разработка герметичных спиральных компрессоров с производительностью менее 20 м3/ч. Такие спиральные компрессоры обычно используются при оснащении среднетемпературных охлаждаемых объектов в супермаркетах. Они могут быть установлены , как в составе отдельного агрегата , так и в составе холодильной централи . Для решения этих задач компания БИТЦЕР разрабатывает серию ESH 5 с объемной производительностью от 14 до 19 м3/ч. Эта серия находится на стадии проектирования , но первые образцы сойдут с конвейера уже в 2007 году. Когда будет организовано производство серий ESH 9 и ESH 5 картина , характеризующая модельный ряд БИТЦЕР изменится. Такой широкий модельный ряд дает возможность широкого использования холодильных спиральных компрессоров , начиная от охлаждения небольшой камеры и заканчивая крупными системами кондиционирования воздуха.

Возможность выпускать широкую гамму герметичных спиральных компрессоров не говорит о том , что нужно отказаться от применения компрессоров других типов ( принципов действия ) или существенно их сократить. Поршневые и винтовые компрессоры прочно удерживают свои позиции в составе холодильных установок и систем кондиционирования воздуха . Со временем , по мере развития и усовершенствования , герметичные спиральные компрессоры тоже займут свое место в области коммерческого , а может быть и промышленного холода.
